Qaynaq aparatı

Müqavimət qaynaqçısının güc elektron cihazları

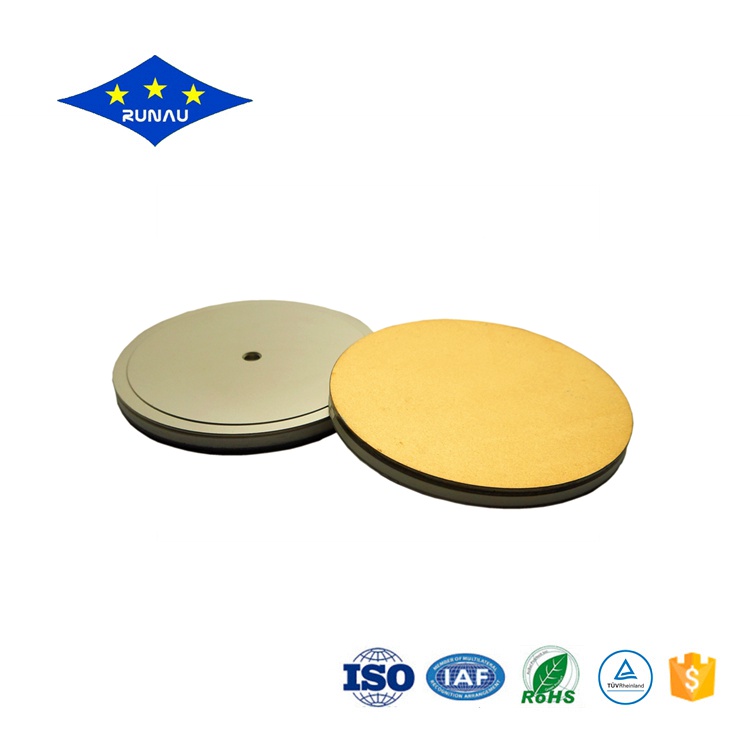

zw13500_2

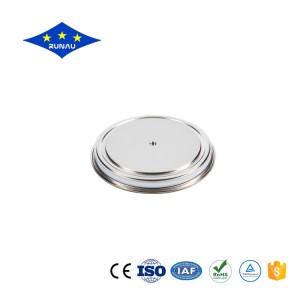

Runau welder diode ZW 5

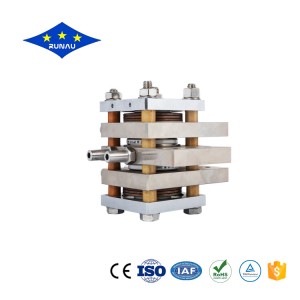

Welder assembly unit 3 RUNAU

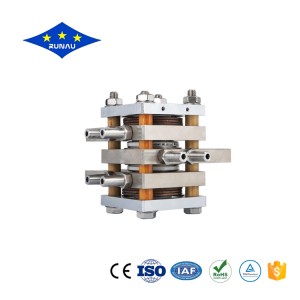

Welder assembly unit 1 RUNAU

Müqavimət qaynağı, iki elektrod arasında qaynaqlanacaq iş parçasını yüksək cərəyanla nüfuz etməklə basmaqdır. İş parçası təmas səthindən axan cərəyan və bitişik ərazidən əmələ gələn müqavimət istiliyinin metal əridilməsi üçün əridilmiş və ya plastik vəziyyətə gətirmək üçün istifadə edildiyi bir üsuldur. Əsas müqavimət qaynağı nöqtə qaynağı, dikiş qaynağı, proyeksiya qaynağı və kötük qaynağı şəklindədir.

Avtomobillər, gəmilər, təyyarələr və yüksək sürətli dəmir yolları kimi müasir sənaye sahələrinin inkişafı orta və yüksək tezlikli ultra yüksək cərəyan müqavimət qaynaq maşınları və həyati komponent olduqca vacib olduğundan ultra yüksək cərəyan diod işi tələb edir.

Daimi yenilik və güclü tədqiqat qabiliyyəti ilə Runau Electronics, optimallaşdırılmış yüksək cərəyan sıxlığı, çox aşağı vəziyyət gərginliyi və birbaşa paralel birləşdirə bilən çox aşağı istilik müqaviməti, incə silikon gofret, aşağı eşik gərginliyi, kiçik yamac müqaviməti, yüksək birləşmə temperaturu, azlıq ömrünü idarə etmək üçün elektron şüalanma ilə birləşdirilən qızıl və ya platin diffuziyası, yüksək tezlikli yumşaq və sürətli bərpa məqsədinə çatmaq üçün aşağı anot konsentrasiyası və ikili baza zonası texnologiyası tətbiq olunur. Diod evdə və gövdədə azdır. Ultra yüksək cərəyan qaynaq diodu 1KHz-dən 5 KHz-ə qədər olan müqavimət qaynaqçısında qəbul edilə bilər.

Ultra yüksək cərəyan qaynaq diodu Siyahı

NÖV

MənF (AV)

TC

VRRM

MənFSM @TVJIM& 10ms

Mən2t

VFM                        @ MenFM& TJ= 25 ℃

Tjm

Rjc

F

m

KOD

A

V

A

A2s

V

A

℃ / W

KN

Kiloqram

400V-a qədər gərginlik

ZW7100 - **

7100

85

200 ~ 400

55000

1.5 × 107

1.05

5000

170

0.010

24

0.140

W1

ZW10500 - **

10500

85

200 ~ 400

70000

2.4 × 107

1.01

5000

180

0.005

32

0.460

W2

ZW12000 - **

12000

85

200 ~ 400

85000

3.6 × 107

0.99

5000

170

0.006

35

0.205

W3

ZW13500 - **

13500

85

200 ~ 400

85000

3.6 × 107

0.97

5000

180

0.004

35

0.140

W4

ZW16000 - **

16000

85

200 ~ 400

120000

7.2 × 107

0.92

5000

170

0.004

37

0.570

W5

ZW18000 - **

18000

85

200 ~ 400

135000

9.1 × 107

0.90

5000

170

0.004

40

0.580

W5
